Guía paso a paso para importar tus mapas y modelos
Las imágenes capturadas con drones son uno de los mejores métodos para capturar información sobre su sitio. La resolución de los datos, así como la frecuencia de captura, hacen posible obtener actualizaciones diarias o semanales en su sitio de trabajo. Estos datos se pueden importar y analizar en la plataforma final de su elección, después de procesarlos en un mapa y modelo con DJI Terra.
Esta guía paso a paso le ayudará a importar mapas y modelos capturados con equipos DJI Enterprise y procesados a través de DJI Terra. Consulte estas guías si necesita ayuda para capturar o procesar datos.
Sistemas de coordenadas y proyecciones.

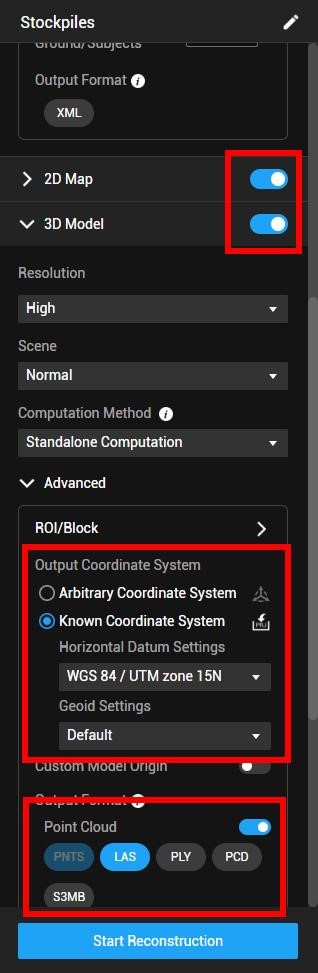

Primero, tenga en cuenta que Trimble Business Center puede importar datos 3D como una nube de puntos con una extensión de archivo .LAS. Al procesar con DJI Terra, asegúrese de activar el procesamiento del modelo 3D y debería aparecer un nuevo menú. Active Nube de puntos y seleccione el tipo de archivo LAS. Finalmente, seleccione el sistema de coordenadas que está utilizando su equipo dentro de TBC.
ES IMPORTANTE QUE LOS SISTEMAS DE COORDENADAS EN TERRA Y TRIMBLE BUSINESS CENTER SEAN LOS MISMOS.
Nota: Si bien TBC admite importaciones de mapas 2D como una extensión de archivo .TIFF, las mediciones de existencias deben realizarse en la capa de datos de la nube de puntos.
Una nota más importante: asegúrese de exportar en la misma proyección que está utilizando en Trimble Business Center. DJI Terra admite exportaciones en sistemas de coordenadas locales y personalizados.

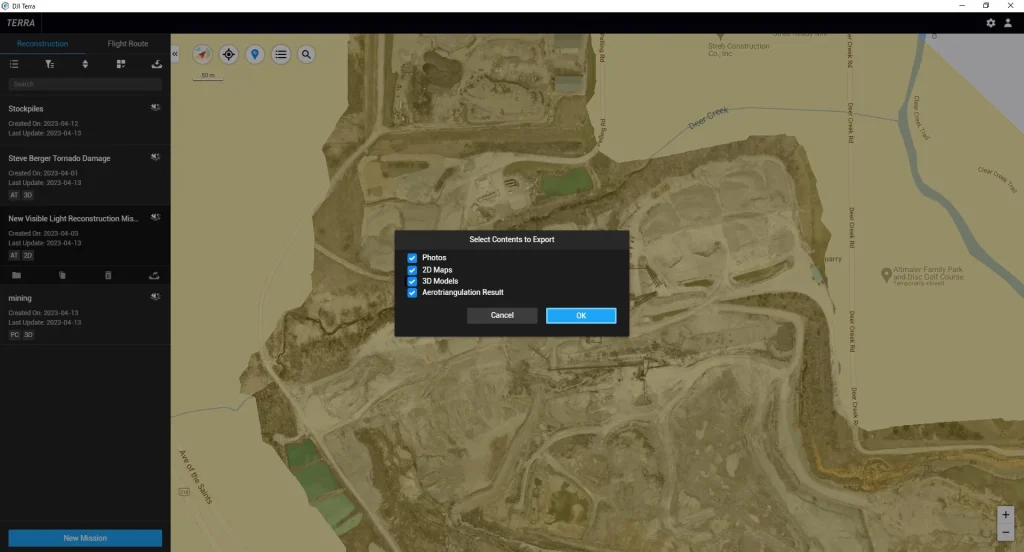

Una vez que se haya procesado el conjunto de datos, exporte las capas 3D viendo la pantalla de inicio, seleccionando el proyecto y eligiendo Exportar. Asegúrese de que las capas de datos 3D estén activadas. Los mapas 2D también se pueden exportar para importarlos como capa base.

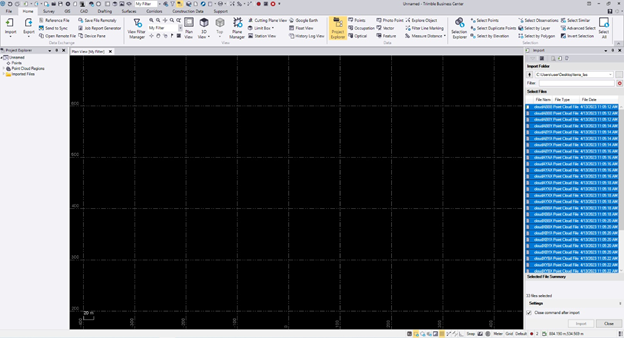

Busque la carpeta comprimida de la exportación de datos y extraiga los archivos .las a una nueva carpeta. Luego, abra Trimble Business Center. Una vez cargado Trimble Business Center, puede resaltar el contenido en la carpeta de la nube de puntos 3D y arrastrar los archivos al mapa principal de Trimble Business Center, o usar la herramienta Importar en la esquina superior derecha de TBC y seleccionar los archivos .las. Esto mostrará la configuración de importación.

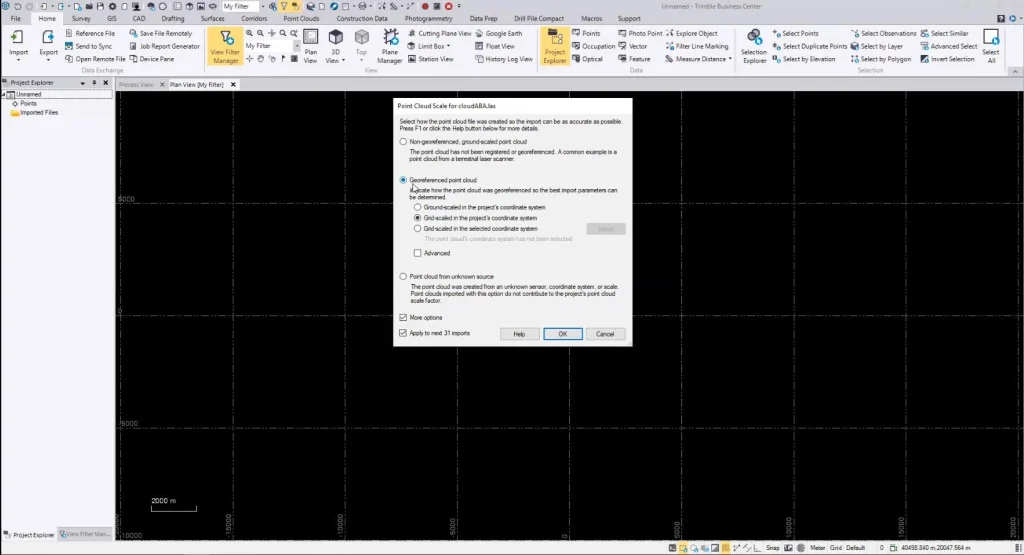

Los datos de drones capturados con equipos DJI y procesados con DJI Terra mantendrán los metadatos del GPS en la nube de puntos. Seleccione la opción “Nube de puntos georreferenciada” y elija “Escala de cuadrícula en el sistema de coordenadas del proyecto”. Si la última exportación está en mosaico, marque la casilla «Aplicar a las próximas XX importaciones».
¡Ahora puede ver y utilizar la nube de puntos capturada desde un dron DJI en Trimble Business Center!
